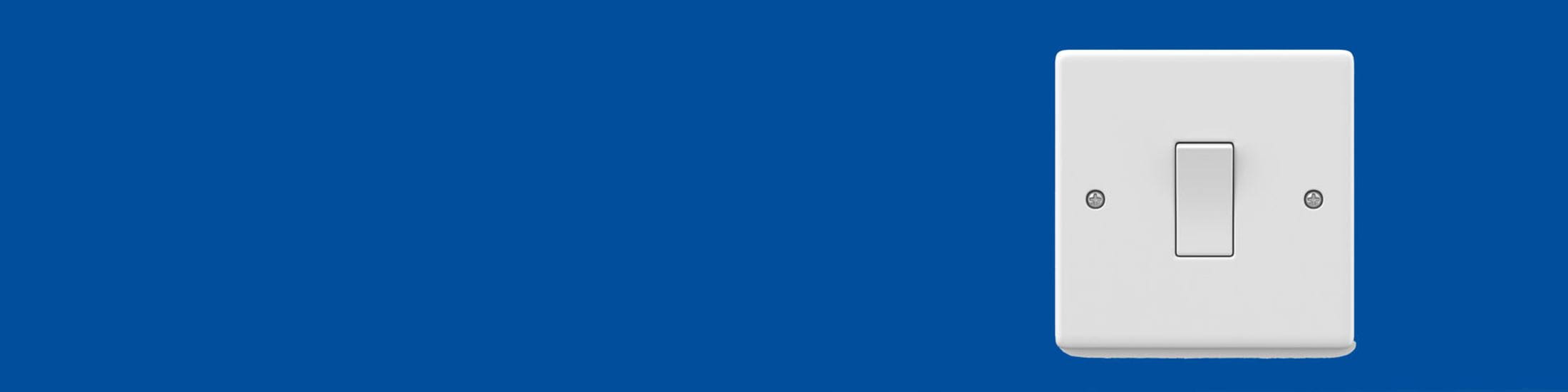

Interruptor simple sobre una pared azul

Cómo conectar un interruptor simple

¿Sabes cómo conectar un interruptor simple? En HomeServe te enseñamos cómo hacerlo de forma correcta y con detalle. ¡Entra y averígualo!

Salvador de la Casa

07/06/22

Actualmente, los interruptores, además de servir para el encendido y el apagado, juegan un importante papel estético en el hogar. A la hora de elegir uno, ten en cuenta siempre el estilo de tu casa para que encaje perfectamente.
En este sentido, el interruptor básico es el que mejor se adapta a cualquier tipo de vivienda, desde una moderna y minimalista hasta una clásica. Si no sabes cómo conectar un interruptor simple, no te preocupes. Es muy fácil. ¡Te lo explicamos!

Interruptor simple: esquema de funcionamiento

El interruptor simple es el modelo más común en la mayoría de las casas y consta de una única tecla para controlar las luces de una habitación. En esencia, su funcionamiento es bastante sencillo: habilita el apagado y el encendido de un sistema de iluminación. Si el circuito eléctrico está abierto, la corriente no pasa, y si está cerrado, la corriente pasa y se enciende la luz.

Para que comprendas mejor cómo funciona debes saber que al interruptor solo le llega cable de fase. Además, es importante distinguir que el cable de fase o línea es el que trae la corriente y el cable de vuelta es el que va a la lámpara.

Cable de fase en un interruptor

Antes de iniciar la instalación, diferenciar el cable de fase y el neutro en un interruptor es fundamental. Estas son sus principales características y funciones:

  • Transporta la corriente eléctrica desde la red hasta el interruptor.
  • Con este cable hay que tener especial cuidado, ya que es por el que circula la electricidad. Por eso, es necesario desconectarla antes de comenzar a manipularlo.
  • Suele ser de color marrón, gris o negro y es el encargado de transportar la corriente eléctrica.

Es importante saber que los siguientes tipos de cable que mencionamos a continuación van a la lampara directos sin pasar por el interruptor:

  • Cable neutro. Su color es azul y es el conductor de retorno de corriente en circuitos monofásicos.
  • Cable de toma de tierra. Su única e importante función es la de seguridad.

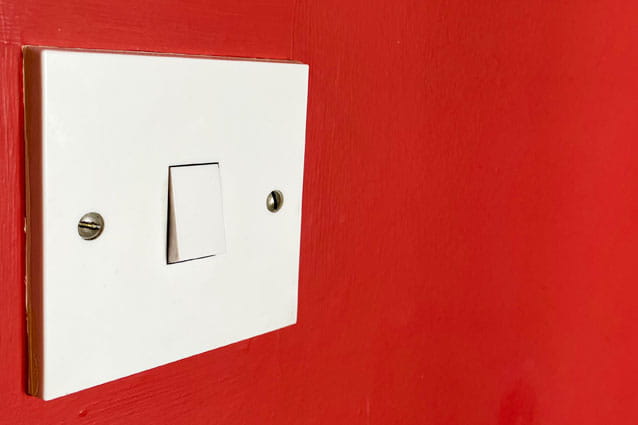

Interruptor simple de color blanco en la pared roja de una casa

Cómo instalar un interruptor de luz simple

Si no sabes cómo instalar un interruptor de luz simple, solo tienes que seguir los pasos que mencionamos a continuación. Verás que no es un proceso complicado:

  • Siempre que vayas a manipular la red eléctrica, lo primero que debes hacer es desconectar la corriente.
  • Elije el tipo de interruptor que quieres instalar, con base de superficie o con base empotrada.
  • Para la instalación necesitarás cuatro tornillos, cuatro tacos, un taladro, un martillo, un lápiz, un destornillador de cabeza plana y un pelacables.
  • La instalación variará en función del tipo de interruptor que elijas. ¡Seguidamente te los explicamos!

bannerlocation

Cómo conectar un interruptor simple a un punto de luz

A continuación, detallamos los pasos a seguir según el tipo de interruptor:

1. Interruptor de superficie:

  • Separa la tapa del interruptor y quita las pestañas de plástico para permitir que pasen los cables.
  • Apoya la base contra la pared en el lugar que quieres instalarla.
  • Marca con el lápiz la ubicación de los cuatro tornillos.
  • Seguidamente agujerea la pared.
  • Taladra en los puntos que has marcado e introduce dentro los tacos.
  • Fija la base con los 4 tornillos.
  • Coloca de nuevo la tapa del interruptor.
  • Por último, conecta la corriente del cuadro eléctrico y comprueba que la instalación funciona correctamente.


2. Interruptor de base empotrada:

  • Separa la tapa del interruptor.
  • En la zona de la instalación encontrarás dos cables de fase, retira el plástico que cubre los extremos con ayuda del pelacables.
  • Conecta el primer cable en el primer terminal del interruptor marcado con una L.
  • Seguidamente, introduce el segundo cable en alguno de los otros terminales del interruptor. Si lo ves necesario, también puedes aflojar el tornillo e insertar el cable en el hueco antes de volver a apretar el tornillo.
  • Coloca el interruptor en el hueco de la pared.
  • Coloca de nuevo la tapa del interruptor.
  • Por último, conecta la corriente del cuadro eléctrico y comprueba que la instalación funciona correctamente.

Electricista de HomeServe colocando un interruptor simple en la pared

Llegados a este punto, esperamos haberte dado la información necesaria para que sepas cómo conectar un interruptor simple. No obstante, si todavía tienes alguna duda o no te ves capacitado para hacerlo tú mismo, siempre podrás confiar en los profesionales electricistas de HomeServe. Están perfectamente capacitados para realizar este tipo trabajo.

Y si quieres estar libre de cualquier preocupación, nuestros packs de reparación de electricidad te ayudarán con cualquier imprevisto que surja a lo largo del año. ¡Llama ya al 911 774 593 e infórmate sin compromiso! ¡Contrátalos online con un 10% de descuento! Ir a contratación online>
